Dans un tableau électrique, beaucoup d’éléments se ressemblent visuellement, mais leur rôle n’a rien d’interchangeable. Entre disjoncteur, interrupteur différentiel et disjoncteur différentiel, la confusion est fréquente, alors même que ces appareils assurent des fonctions vitales pour la sécurité électrique d’un logement. Comprendre qui protège les personnes, qui protège les câbles, qui coupe en cas de surcharge électrique ou qui réagit à un courant de fuite, permet d’interpréter correctement une panne et d’éviter des erreurs de conception parfois coûteuses.
Dans une maison récente comme dans un logement rénové, la logique est toujours la même : chaque circuit doit disposer d’une protection circuit contre les surintensités et d’une détection défaut contre les fuites vers la terre. C’est là que le fonctionnement disjoncteur et le fonctionnement interrupteur différentiel se complètent. L’un surveille l’intensité, l’autre compare le courant qui entre et celui qui ressort. Résultat : une coupure automatique au bon moment, mais pas pour les mêmes raisons. Cette distinction change tout lorsqu’un appareil fait disjoncter l’installation ou quand il faut organiser correctement son tableau.
- ⚡ Le disjoncteur divisionnaire protège surtout les circuits et les équipements contre la surcharge électrique et le court-circuit.
- 🛡️ L’interrupteur différentiel protège les personnes en détectant un courant de fuite.
- 🔌 Le disjoncteur différentiel combine les deux fonctions dans un seul appareil.
- 📏 En habitation, la sensibilité 30 mA est la référence pour la protection des personnes.
- 🏠Un différentiel ne doit pas alimenter plus de 8 disjoncteurs divisionnaires.
- 🧠Le type A est indispensable pour certains circuits comme le lave-linge, la plaque de cuisson ou certaines bornes de recharge.
- 🧊 Pour un congélateur ou un circuit stratégique, une protection dédiée limite les coupures en cascade.
Différence entre disjoncteur et interrupteur différentiel : comprendre leur rôle exact
Le point clé tient en une idée simple : ces deux appareils ne surveillent pas la même anomalie. Le disjoncteur contrôle l’intensité qui traverse le circuit. Si cette intensité devient trop élevée, il provoque une coupure automatique pour éviter l’échauffement des conducteurs, la dégradation des appareils ou, dans le pire des cas, un départ de feu. C’est le cœur du fonctionnement disjoncteur.
L’interrupteur différentiel, lui, ne regarde pas d’abord si le courant est trop fort. Il compare le courant qui part par la phase à celui qui revient par le neutre. Si une différence apparaît, cela signifie qu’une partie de l’énergie s’échappe ailleurs : carcasse métallique, humidité, terre, ou corps humain. C’est le principe du fonctionnement interrupteur différentiel. Son objectif principal est donc la sécurité électrique des occupants.
Autrement dit, un disjoncteur peut laisser passer un défaut dangereux pour une personne si l’intensité reste “normale”, tandis qu’un différentiel peut couper sans qu’il y ait surcharge. C’est précisément pour cela que les deux protections coexistent dans une installation moderne. La bonne lecture d’un tableau commence par cette séparation des rôles.
Protection des personnes et protection des biens : la distinction essentielle
Dans la pratique, on distingue deux familles de risques. D’un côté, le risque d’électrisation ou d’électrocution, lié à un courant de fuite causé par un défaut d’isolement. De l’autre, le risque matériel : conducteurs qui chauffent, prise surchargée, appareil défaillant ou court-circuit franc. Cette lecture permet de comprendre pourquoi un seul module ne remplit pas toujours tous les rôles.
Imaginons le cas de Léa, qui branche simultanément un four d’appoint, une bouilloire et un petit radiateur sur une ligne de prises déjà chargée. Le disjoncteur du circuit peut couper à cause de la surcharge électrique. À l’inverse, si le lave-linge présente une fuite sur sa carcasse, l’interrupteur différentiel peut déclencher même si l’intensité totale reste acceptable. Le symptôme visuel est similaire — “ça saute” — mais la cause est très différente.
Cette séparation entre protection humaine et protection matérielle n’est pas théorique. Elle structure l’ensemble du tableau et conditionne le choix des modules, leur calibre et leur répartition par rangée.
Pour visualiser les mécanismes internes et les déclenchements typiques, une démonstration vidéo aide souvent plus qu’un long schéma.
Fonctionnement du disjoncteur et de l’interrupteur différentiel dans un tableau électrique
Le fonctionnement disjoncteur repose sur la surveillance des surintensités. Selon le défaut, il réagit soit à une surcharge progressive, soit à un court-circuit brutal. Une surcharge peut se construire en quelques minutes, par exemple quand plusieurs appareils puissants fonctionnent sur la même ligne. Un court-circuit, lui, est instantané : le courant monte très vite, et la protection doit ouvrir immédiatement.
Le fonctionnement interrupteur différentiel est d’une autre nature. Il ne s’intéresse pas d’abord au volume global du courant, mais à l’écart entre l’aller et le retour. S’il détecte une différence supérieure à son seuil, il coupe. En habitation, la sensibilité 30 mA est la référence pour protéger les personnes. Sur des circuits techniques non accessibles, on peut rencontrer d’autres seuils, comme 300 mA, mais ce n’est pas le standard des circuits domestiques usuels.
Le résultat concret est simple à retenir : le disjoncteur protège le câblage et les récepteurs, le différentiel protège d’abord l’humain. Les deux se complètent pour former une chaîne de protection circuit cohérente.
Pourquoi un interrupteur différentiel ne remplace pas un disjoncteur
Une erreur fréquente consiste à croire qu’un interrupteur différentiel “voit tout”. En réalité, il est aveugle à beaucoup de défauts de surcharge tant qu’il n’y a pas de fuite vers la terre. Si trop d’appareils sont branchés sur une même ligne, l’intensité peut dépasser la capacité du circuit sans créer de déséquilibre entre phase et neutre. Le différentiel ne bronche pas forcément.
C’est pour cette raison qu’on le place en amont de plusieurs disjoncteurs divisionnaires. Il apporte la détection défaut liée aux fuites, tandis que chaque disjoncteur gère sa ligne avec son propre calibre. Sans cette coordination, la sécurité électrique serait incomplète. Un tableau bien conçu n’empile pas des modules au hasard : il répartit des fonctions complémentaires.
Cette logique explique aussi pourquoi le diagnostic d’une panne doit commencer par l’identification de l’appareil qui a déclenché. Ce n’est pas le même problème si c’est le différentiel qui ouvre ou si c’est un disjoncteur de circuit qui tombe.
Disjoncteur divisionnaire, interrupteur différentiel, disjoncteur différentiel : quelles différences de protection ?
Le disjoncteur divisionnaire est le module le plus répandu dans les rangées du tableau. Il protège un circuit déterminé : éclairage, prises, plaques de cuisson, chauffe-eau, chauffage, etc. Son calibre dépend de l’usage et de la section des conducteurs. Il réagit en cas de surcharge électrique ou de court-circuit, mais il ne constitue pas, à lui seul, une protection suffisante contre l’électrocution.
L’interrupteur différentiel est installé en tête de groupe. Il surveille plusieurs circuits à la fois et déclenche si un courant de fuite dépasse son seuil. Son avantage principal est économique : avec un seul appareil, on couvre plusieurs départs. Sa limite est connue : un défaut sur un seul circuit peut priver de courant tous ceux placés sous sa protection.
Le disjoncteur différentiel combine les deux fonctions. Il assure à la fois la protection contre les surintensités et la détection défaut différentielle. Techniquement, c’est un appareil très complet. En pratique, il est plus coûteux, ce qui explique qu’en logement standard on lui réserve souvent des circuits ciblés plutôt qu’une généralisation à tout le tableau.

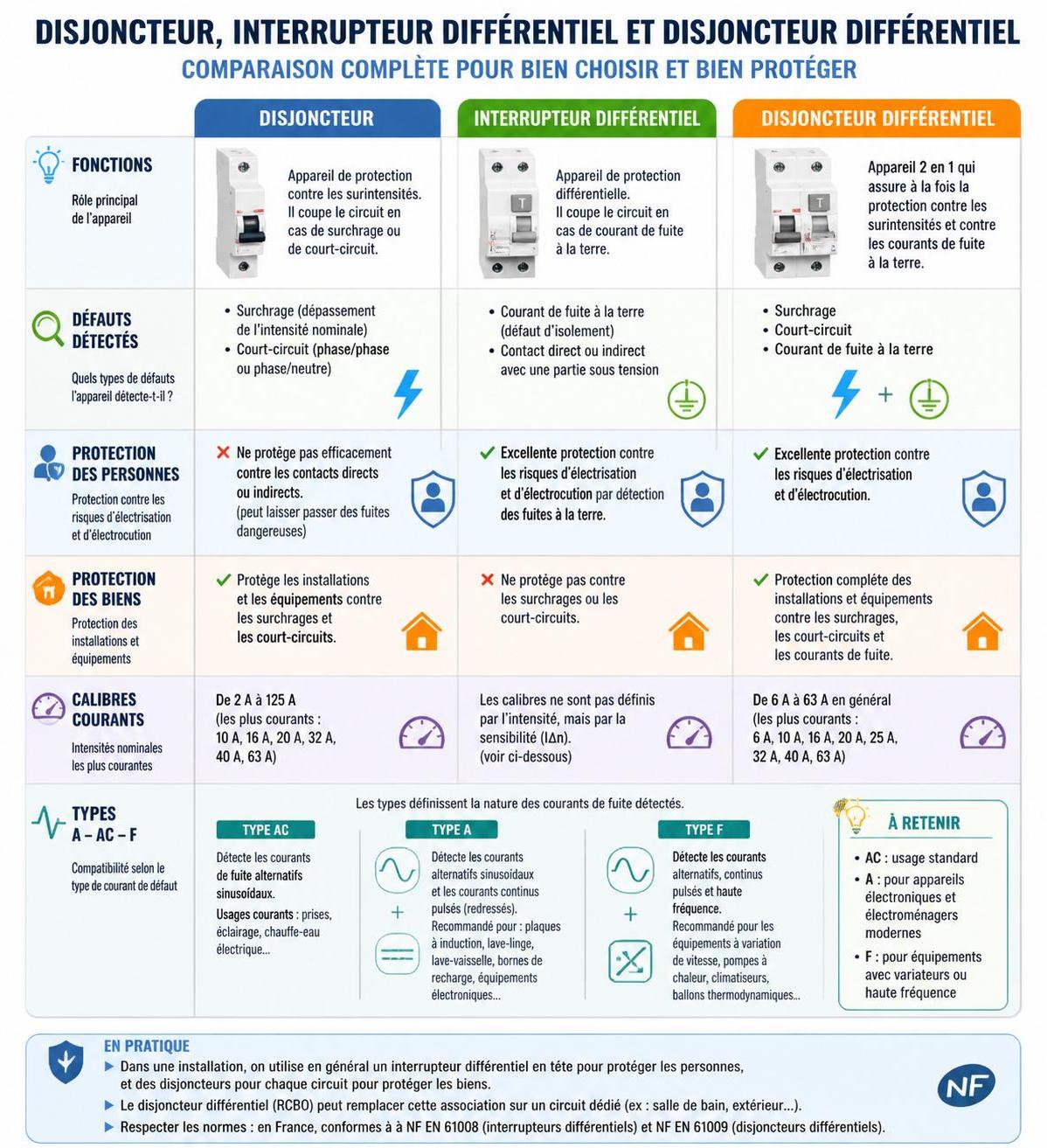

Comparatif pratique des appareils de protection
| Appareil | Ce qu’il détecte | Protège les personnes ? | Protège les biens ? | Usage courant |
|---|---|---|---|---|
| ⚡ Disjoncteur divisionnaire | Surcharge, court-circuit | ❌ Non | ✅ Oui | Un circuit dédié : éclairage, prises, électroménager |
| 🛡️ Interrupteur différentiel | Courant de fuite, défaut d’isolement | ✅ Oui | ❌ Pas contre la surcharge | Tête de rangée protégeant plusieurs circuits |
| 🔌 Disjoncteur différentiel | Fuite, surcharge, court-circuit | ✅ Oui | ✅ Oui | Circuit stratégique ou protection individuelle |
Ce tableau résume une réalité de terrain : ces appareils ne sont pas concurrents, mais complémentaires. Le choix dépend du niveau de sélectivité recherché, de la place disponible et du budget alloué au tableau.
Quand on cherche une protection plus fine ou une coupure limitée à un seul usage, le disjoncteur différentiel devient particulièrement pertinent.
Quel calibre choisir pour un disjoncteur et comment dimensionner un interrupteur différentiel ?
Le dimensionnement ne repose pas sur l’intuition. Un disjoncteur se choisit selon le circuit à protéger, la puissance attendue et surtout la section du conducteur. C’est un point de base en protection circuit : si le calibre est trop élevé, le câble peut chauffer avant que l’appareil ne déclenche ; s’il est trop faible, les coupures intempestives se multiplient.
Dans un logement, on retrouve souvent des valeurs repères bien connues. Elles servent de base pour concevoir ou relire un tableau. Ces références restent cohérentes en 2026 pour l’habitat courant, sous réserve bien sûr de respecter les prescriptions détaillées de la norme applicable au projet et les cas particuliers d’équipements spécifiques.
Calibres courants par usage domestique
| Calibre | Usage | Section de fil |
|---|---|---|
| 💡 10 A | Éclairage | 1,5 mm² |
| 🔌 16 A | Prises, jusqu’à 8 points selon configuration | 1,5 mm² |
| 🏠20 A | Prises plus chargées, petit électroménager | 2,5 mm² |
| 🍳 32 A | Plaque de cuisson | 6 mm² |
Pour l’interrupteur différentiel, la logique est différente. Son seuil de sensibilité destiné à la protection des personnes est généralement de 30 mA, tandis que son calibre en ampères, par exemple 40 A ou 63 A, dépend du courant qu’il est susceptible de laisser passer vers les circuits en aval. Ici, on ne confond pas sensibilité différentielle et capacité de transit.
En pratique, 40 A peut convenir à un ensemble léger mêlant éclairage et quelques prises. 63 A est souvent retenu pour des groupes comportant des circuits plus puissants, notamment en cuisine ou pour le chauffage électrique. Le bon choix évite d’exposer l’appareil à une intensité trop élevée sur la durée.

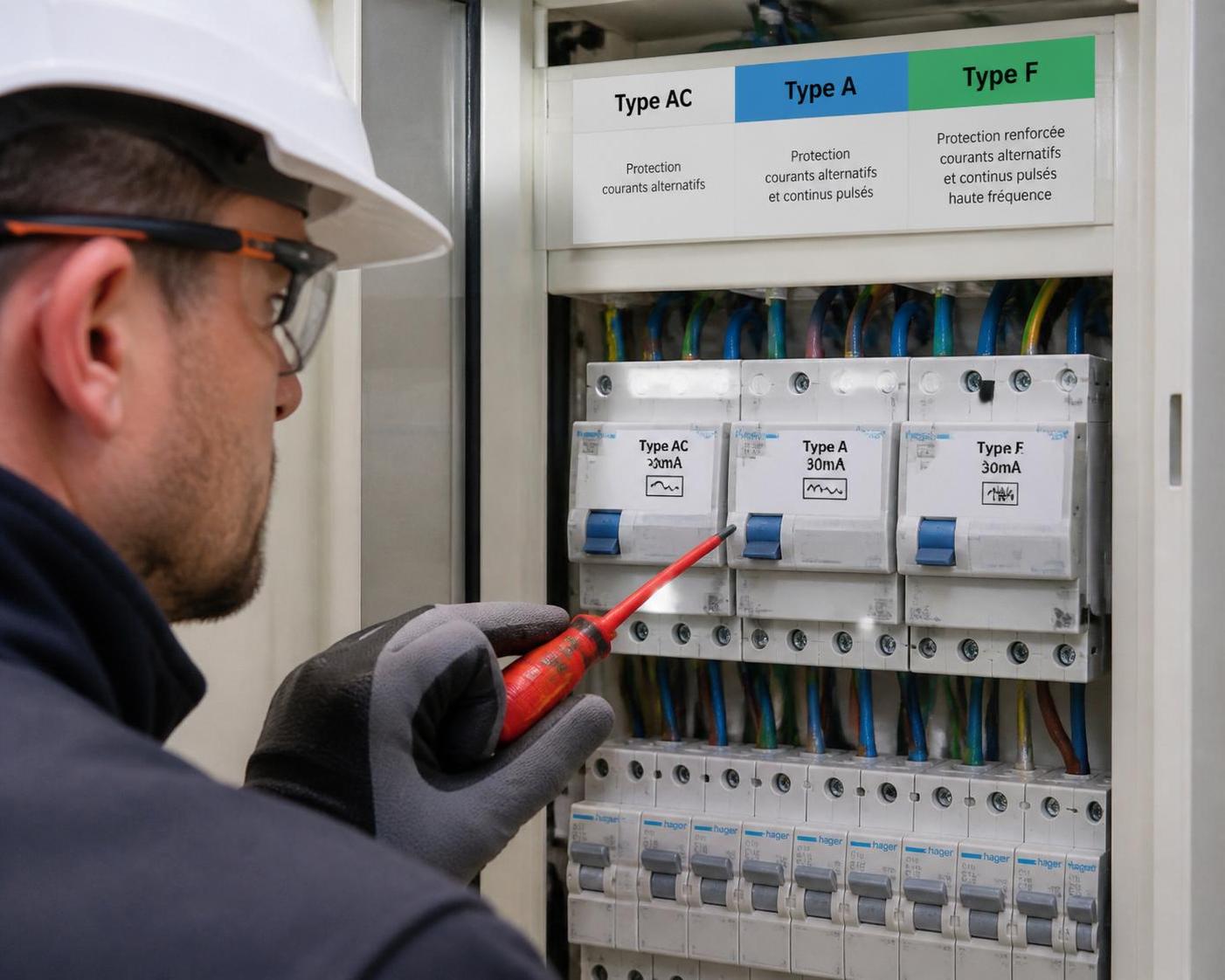

Type A, AC ou F : quel interrupteur différentiel choisir selon les circuits ?
Tous les différentiels 30 mA ne réagissent pas aux mêmes formes de défaut. C’est ici qu’interviennent les types AC, A et F. Le choix ne relève pas du détail : un appareil mal sélectionné peut réduire l’efficacité de la détection défaut sur certains équipements modernes.
Le type AC est la version standard pour les courants de fuite alternatifs classiques. Il convient très bien à de nombreux usages courants : éclairage, prises standards, radiateurs. Pour des circuits conventionnels sans électronique de puissance marquée, c’est généralement le point de départ.
Le type A détecte non seulement les défauts alternatifs, mais aussi certaines composantes continues pulsées. Il est indispensable pour des appareils comme le lave-linge, les plaques à induction, certaines bornes de recharge de véhicule électrique ou encore la VMC. Dans un logement, prévoir au moins un différentiel de type A n’est pas un luxe, c’est une nécessité de conception.
Le type F, parfois désigné selon les fabricants par d’autres appellations commerciales, offre une meilleure immunité aux déclenchements intempestifs. Il est précieux sur des circuits sensibles où une coupure non désirée serait pénalisante, comme un congélateur, une installation informatique ou certains équipements médicaux. Son coût supérieur se justifie lorsque la continuité d’alimentation est stratégique.
Repères simples pour éviter une mauvaise sélection
- âś… Type AC : Ă©clairage, prises classiques, radiateurs.
- ⚙️ Type A : lave-linge, plaque de cuisson, VMC, certains équipements liés à la recharge de véhicule.
- 🧊 Type F : congélateur, informatique, matériel exigeant une forte continuité de service.
- 🚫 Évitez de poser du type AC partout par facilité : certains circuits exigent mieux.
- 📌 Retenez qu’au moins un type A doit être prévu dans le logement.
Cette hiérarchie répond à l’évolution des usages domestiques. Les logements actuels embarquent davantage d’électronique de puissance qu’il y a vingt ans, ce qui rend le choix du type de différentiel encore plus déterminant.

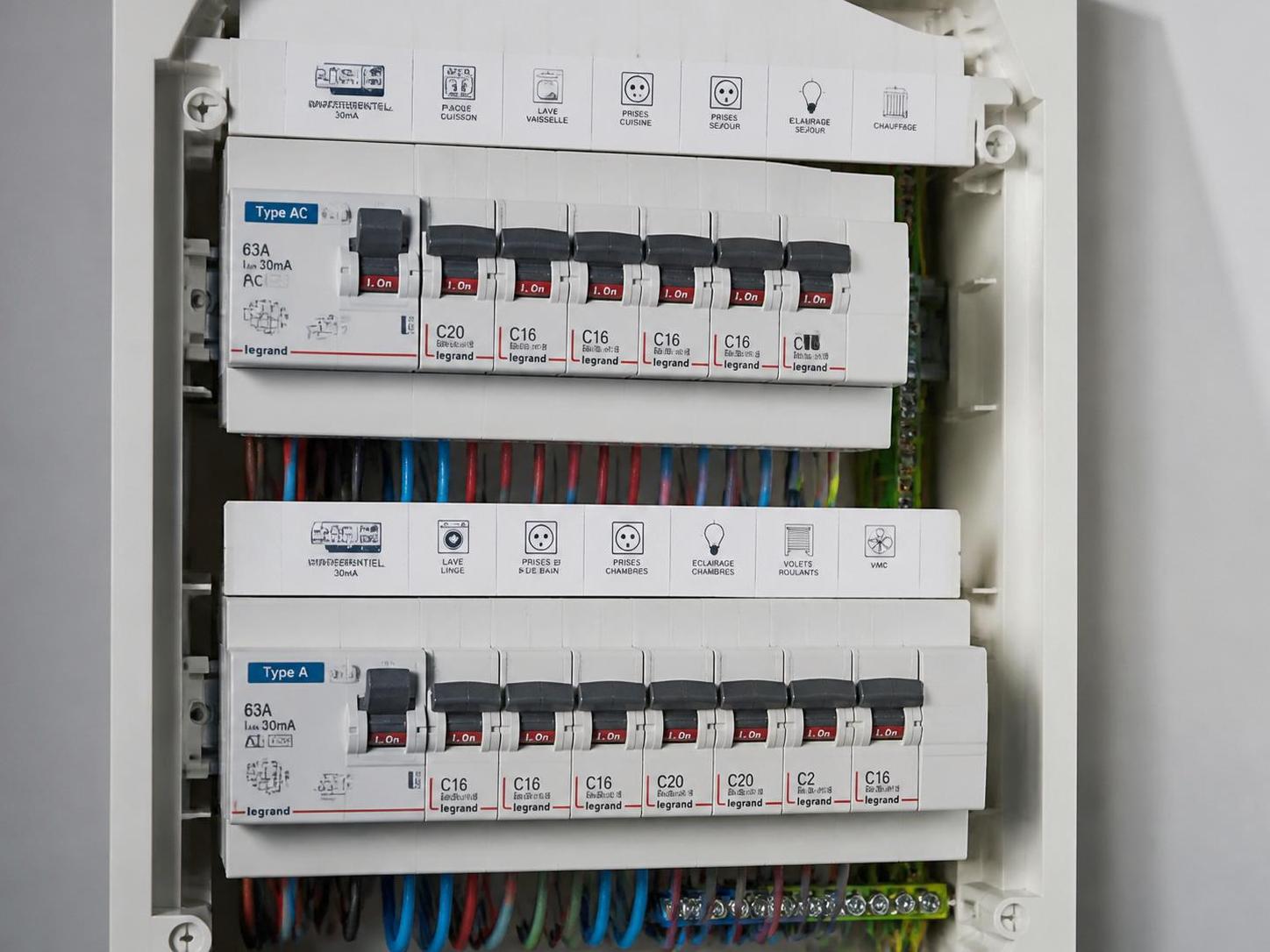

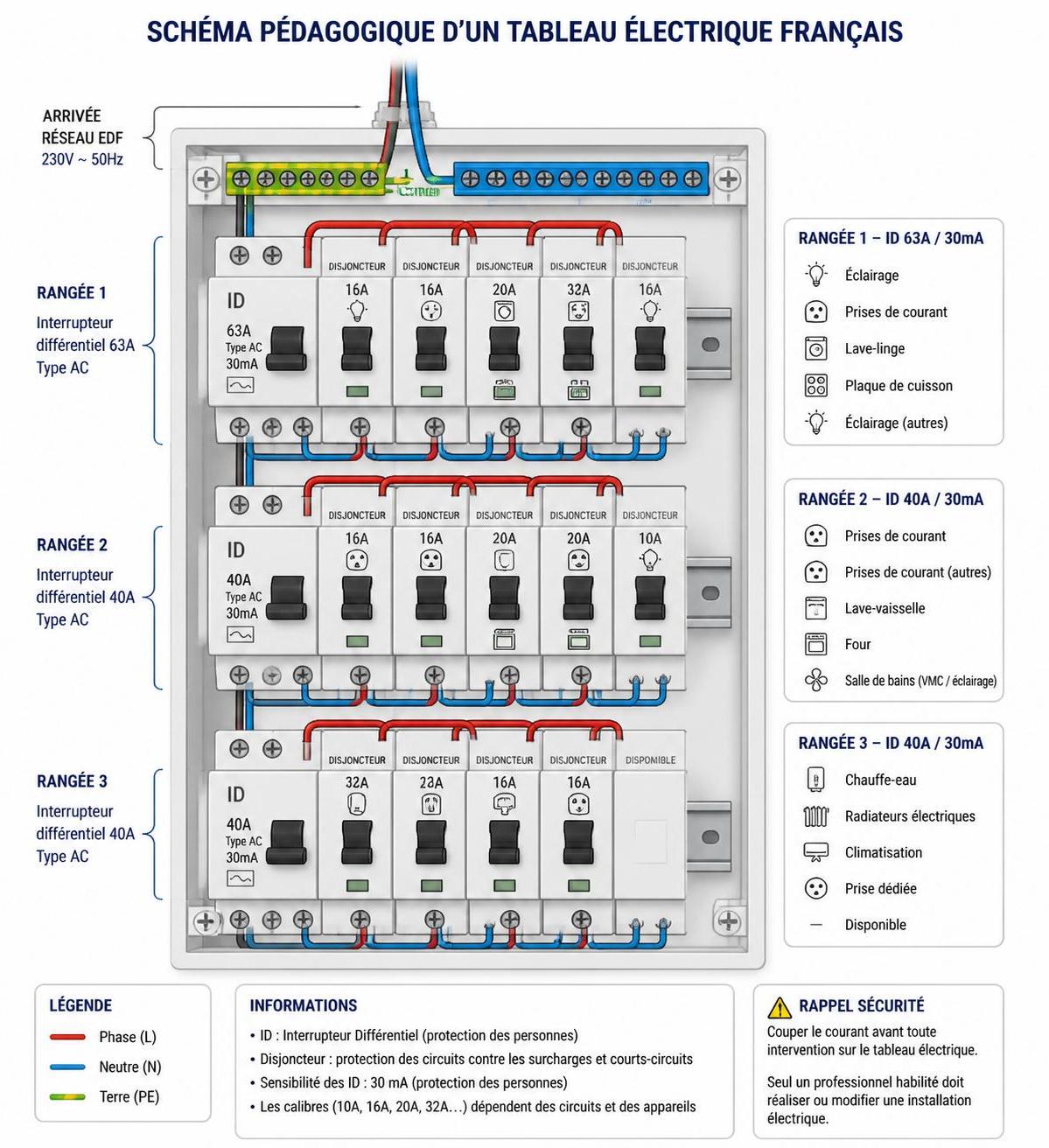

Comment organiser un tableau électrique pour une sécurité électrique efficace
Un tableau performant ne se résume pas à un alignement de modules. Sa qualité dépend aussi de sa répartition. L’idée est d’éviter qu’un seul défaut mette hors tension une part trop importante du logement. En pratique, on répartit les circuits par usages et par criticité sous plusieurs interrupteurs différentiels.
Une organisation typique peut prévoir une première rangée sous interrupteur différentiel 63 A type A pour les circuits de cuisine et les usages à électronique embarquée, une deuxième sous 63 A type AC pour l’éclairage et les prises de vie courante, puis une troisième sous 40 A type AC pour certains circuits de chauffage. Cette structure apporte de la lisibilité et limite l’effet domino lors d’un déclenchement.
Autre point essentiel : un différentiel ne doit pas alimenter un nombre illimité de départs. Un maximum de 8 disjoncteurs divisionnaires par interrupteur différentiel est une borne de conception classique à respecter. Cette limite améliore la sélectivité pratique et facilite la maintenance.
Nombre minimal de rangées selon la taille du logement
| Type de logement | Rangées minimum |
|---|---|
| 🏠Studio / T1 | 1 rangée, avec au moins 2 différentiels selon organisation retenue |
| 🛋️ T2 / T3 | 2 rangées, avec 3 différentiels |
| 🏡 T4 et plus | 3 rangées, avec 4 différentiels |
Prenons un cas concret. Dans une maison familiale, placer le congélateur sur le même différentiel que le lave-linge est risqué. Une fuite sur le lave-linge peut entraîner une coupure de la ligne du congélateur pendant une absence prolongée. Séparer les circuits sensibles est souvent un choix simple qui évite des conséquences très concrètes.
C’est là que l’architecture du tableau devient une véritable stratégie de continuité de service, et pas seulement une affaire de conformité.
Quand choisir un disjoncteur différentiel plutôt qu’un interrupteur différentiel avec disjoncteurs ?
Sur le papier, le disjoncteur différentiel semble toujours préférable : un seul appareil, double fonction, protection complète. Pourtant, en habitat courant, l’association interrupteur différentiel + disjoncteur divisionnaire reste la solution la plus répandue. La raison est simple : le coût. À protection équivalente sur le principe, le tout-en-un revient nettement plus cher lorsqu’il faut équiper de nombreux circuits.
Cela dit, certains contextes justifient clairement le recours à un disjoncteur différentiel. Le premier est le manque de place dans le tableau. Un module gagné peut éviter le remplacement complet d’un coffret, ce qui change l’équation économique. Le second est le besoin d’une protection dédiée sur un circuit important : congélateur, alarme, VMC, parfois automatisme critique. Le troisième est la recherche d’une meilleure isolation des défauts pour éviter qu’un problème local ne coupe plusieurs usages à la fois.
Dans ces situations, le surcoût n’est plus un luxe, mais un arbitrage rationnel. Le bon appareil n’est pas le plus sophistiqué ; c’est celui qui répond au bon scénario de défaut.

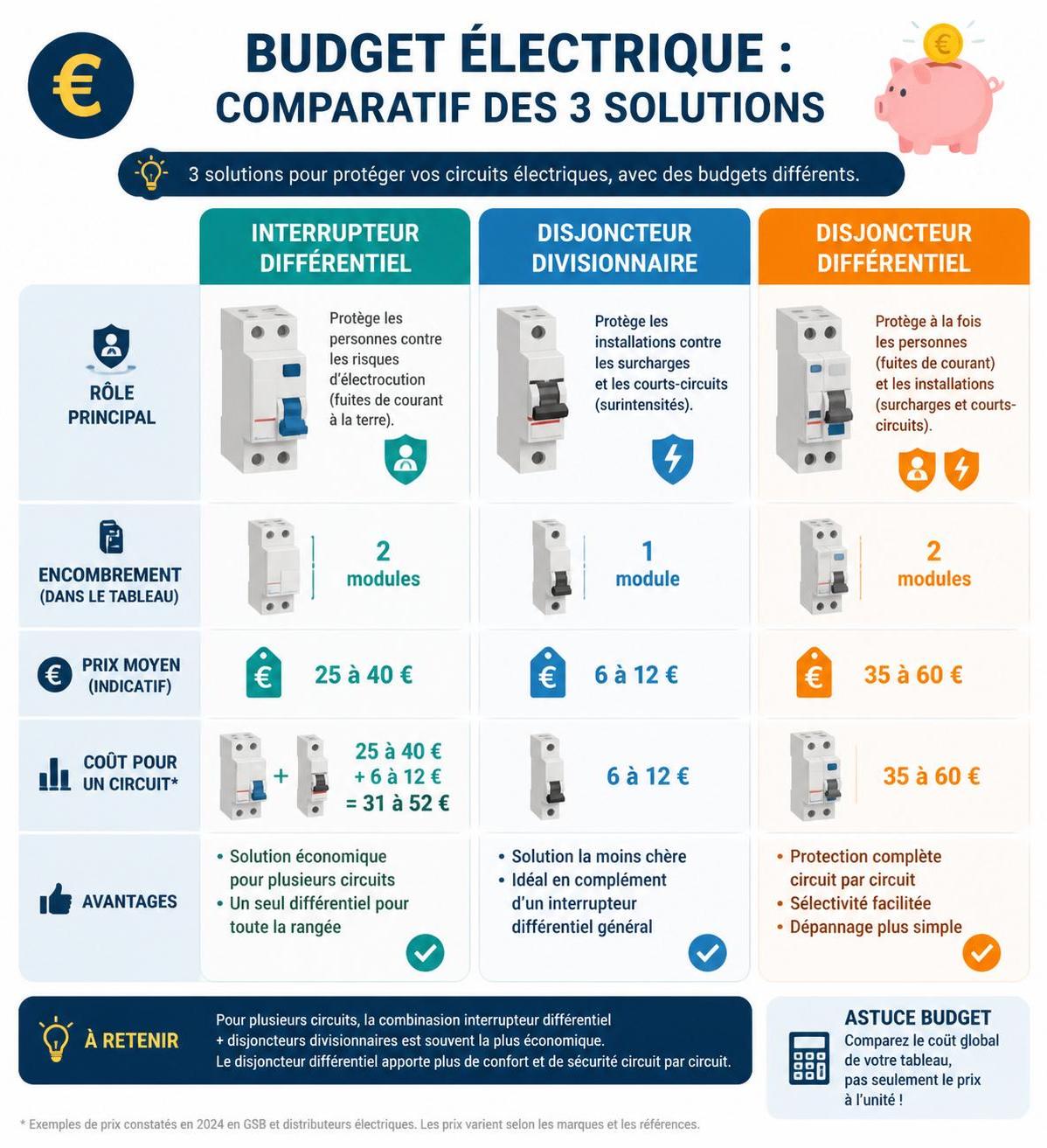

Budget indicatif des principaux modules
| Élément | Prix indicatif |
|---|---|
| 🛡️ Interrupteur différentiel 40 A type AC | 25 à 50 € |
| ⚙️ Interrupteur différentiel 63 A type A | 45 à 80 € |
| 🔌 Disjoncteur divisionnaire | 8 à 15 € |
| 💰 Disjoncteur différentiel 16 A 30 mA | 80 à 120 € |
À ces montants s’ajoute un principe de base : mieux vaut privilégier des fabricants reconnus. Sur les appareillages de protection, économiser quelques euros peut coûter beaucoup plus cher en fiabilité, en sélectivité ou en durée de vie.
Que faire quand ça disjoncte : identifier le bon défaut sans se tromper
Quand “ça saute”, le premier réflexe utile consiste à regarder quel appareil a déclenché. Si c’est l’interrupteur différentiel, on s’oriente vers un défaut d’isolement ou un courant de fuite. Si c’est un disjoncteur de circuit, on pense d’abord à une surcharge électrique ou à un court-circuit localisé. Cette lecture initiale évite beaucoup de manipulations inutiles.
Si le différentiel est tombé, coupez d’abord tous les disjoncteurs placés dessous. Réarmez ensuite le différentiel, puis remontez les circuits un par un. Le départ qui provoque à nouveau la coupure désigne la zone en cause. Il reste alors à débrancher les appareils de ce circuit pour identifier celui qui fuit réellement. Cette méthode est simple, logique et très efficace.
Si un disjoncteur divisionnaire a déclenché une seule fois, une surcharge ponctuelle est possible : plusieurs appareils puissants ont peut-être fonctionné ensemble. Si le problème revient, cherchez un appareil en défaut ou un câblage abîmé. S’il est impossible de réarmer, surtout sans rien rebrancher, un court-circuit franc est probable. À ce stade, l’intervention d’un électricien devient le choix le plus sûr.
Erreurs fréquentes à éviter dans l’usage et le diagnostic
- 🚫 Mélanger des circuits sensibles : ne mettez pas congélateur et lave-linge sous la même protection si vous pouvez l’éviter.
- 📛 Surcharger un différentiel : respectez la limite de 8 départs par appareil.
- 🧪 Oublier le test mensuel : le bouton “Test” doit provoquer une coupure automatique immédiate.
- ⚠️ Installer uniquement du type AC : certains circuits exigent clairement un type A.
- 🔍 Confondre cause et symptôme : un appareil qui fait tomber le différentiel n’est pas dans la même logique qu’un circuit surchargé.
Le test mensuel est trop souvent négligé. Pourtant, il valide le bon comportement mécanique et fonctionnel de l’appareil. Appuyer sur ce bouton prend quelques secondes ; ne pas le faire peut laisser croire qu’une protection est opérationnelle alors qu’elle ne l’est plus correctement.
Un interrupteur différentiel protège-t-il contre les surcharges ?
Non. L’interrupteur différentiel détecte surtout un courant de fuite et protège les personnes. Pour la surcharge électrique et le court-circuit, il faut un disjoncteur divisionnaire en aval, ou un disjoncteur différentiel qui combine les deux fonctions.
Quelle est la différence entre 30 mA, 40 A et 63 A ?
30 mA correspond au seuil de détection différentielle destiné à la protection des personnes. 40 A et 63 A désignent la capacité de l’appareil à supporter l’intensité qui le traverse pour alimenter les circuits en aval. Ce ne sont pas les mêmes grandeurs.
Pourquoi mon différentiel saute alors qu’aucun appareil ne semble en surcharge ?
Parce qu’un interrupteur différentiel ne réagit pas d’abord à la surcharge, mais à un défaut d’isolement. Un appareil peut présenter une fuite vers la terre sans consommer une intensité anormale. C’est typique d’un lave-linge, d’un chauffe-eau ou d’un équipement humide défectueux.
Faut-il installer un type A dans tous les logements ?
Oui, au minimum un interrupteur différentiel de type A doit être prévu pour les circuits qui le nécessitent, notamment les plaques de cuisson, le lave-linge, certaines VMC et certains équipements liés à la recharge de véhicule électrique.
Quand le disjoncteur différentiel est-il préférable ?
Il est particulièrement intéressant si vous manquez de place dans le tableau, si vous souhaitez une protection dédiée à un circuit critique comme un congélateur ou une alarme, ou si vous voulez limiter l’impact d’un défaut à un seul circuit au lieu d’une rangée entière.
